（圖）焊罐葫蘆倒裝提升系統結構簡介
發布日期:2020-12-08 09:32:42 訪問量:1575焊罐葫蘆又名焊罐電動葫蘆、儲罐電動葫蘆、群吊電動葫蘆、爬架電動葫蘆，是一種低速環鏈電動葫蘆，適用于“群吊”。焊罐葫蘆倒裝提升系統結構如下：

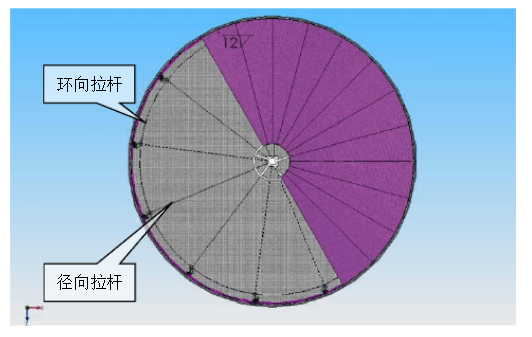

罐壁內側均布立柱，立柱數量、尺寸由計算得出，后面將給出計算過程。立柱距罐壁的距離應以電動葫蘆不碰包邊角鋼為準。立柱安裝必須保證垂直，如與罐底接觸有間隙，可墊薄鋼板找平，并焊接牢固。在立柱3/4高度位置安裝兩根斜撐。斜撐之間的夾角及斜撐與罐底的夾角均以45°為宜。電動葫蘆安裝于立柱上端吊耳上。待兩帶板安裝完成、灌頂封天窗后，使用拉桿將相鄰立柱，立柱與中心柱相連，此法使所有電動葫蘆組成受力封閉的整體。
脹圈用槽鋼滾弧制成，曲率半徑與儲罐內徑相同。在電動葫蘆正下方的脹圈上焊接吊耳。此處需特別注意，脹圈吊耳兩側各一米左右需采用加強筋與加強板加固，吊耳只與脹圈焊接，不得將吊耳與罐壁相焊，以免提升時電動葫蘆的傾角拉力造成罐壁下側向內受拉變形。脹圈與罐壁使用龍門卡具相連，龍門卡具的位置不得靠吊耳過近，太近容易造成罐壁手拉變形，也不得離吊耳過遠，過遠會造成脹圈受扭轉力過大而變形。
